اندازهگیری و صحهگذاری M&V چیست؟
اندازهگیری و صحهگذاری یا Measurement and Verification فرایندی نظاممند برای اندازهگیری، تحلیل و تأیید میزان صرفهجویی حاصل از اجرای پروژههای بهینهسازی انرژی است.
صرفهجویی انرژی را نمیتوان بهصورت مستقیم اندازهگیری کرد؛ زیرا صرفهجویی، همان انرژی مصرفنشده است. بنابراین باید مصرف واقعی پس از اجرای پروژه با مصرفی مقایسه شود که در صورت اجرا نشدن پروژه و تحت شرایط مشابه اتفاق میافتاد.
به بیان ساده:
صرفهجویی انرژی = مصرف تعدیلشده دوره پایه − مصرف دوره گزارشدهی
چرا اجرای M&V ضروری است؟
بدون اندازهگیری و صحهگذاری، نمیتوان با اطمینان مشخص کرد کاهش مصرف، نتیجه اجرای پروژه بوده یا عواملی مانند تغییر شرایط آبوهوایی، کاهش تولید یا کمشدن ساعات فعالیت در آن تأثیر داشتهاند.
مهمترین مزایای M&V عبارتاند از:
- تعیین میزان واقعی صرفهجویی انرژی
- اثبات اثربخشی اقدامات بهینهسازی
- محاسبه دقیق منافع مالی پروژه
- کاهش اختلاف میان کارفرما و پیمانکار
- کنترل ریسک سرمایهگذاری
- شناسایی انحراف عملکرد تجهیزات
- پشتیبانی از قراردادهای مبتنی بر عملکرد
- افزایش اطمینان سرمایهگذاران و مدیران
- فراهمکردن اطلاعات لازم برای بهبود مستمر
خط مبنای انرژی چیست؟
خط مبنای انرژی یا Baseline، مرجع محاسبه صرفهجویی است و بر اساس اطلاعات مصرف پیش از اجرای پروژه تعیین میشود.
برای تشکیل یک خط مبنای معتبر، فقط بررسی قبوض انرژی کافی نیست. متغیرهای مؤثر بر مصرف نیز باید شناسایی شوند؛ از جمله:
- دمای هوای محیط
- میزان یا حجم تولید
- ساعات کاری مجموعه
- تعداد افراد حاضر در ساختمان
- سطح اشغال فضاها
- نوع مواد اولیه
- بار تجهیزات و تأسیسات
- تغییرات کاربری ساختمان
برای مثال، اگر مصرف گاز موتورخانه پس از اجرای پروژه کاهش یابد، بخشی از این کاهش ممکن است ناشی از گرمتر بودن زمستان باشد. در M&V اثر دمای هوا محاسبه میشود تا صرفهجویی واقعی پروژه به دست آید.
پروتکل IPMVP
یکی از معتبرترین چارچوبهای بینالمللی این حوزه، پروتکل بینالمللی اندازهگیری و صحهگذاری عملکرد یا IPMVP است. این پروتکل چهار گزینه اصلی برای ارزیابی صرفهجویی ارائه میدهد.
گزینه A؛ جداسازی اقدام بهینهسازی و اندازهگیری پارامترهای کلیدی
در این روش، پارامترهای اصلی مؤثر بر صرفهجویی اندازهگیری شده و سایر پارامترها برآورد میشوند.
این گزینه برای پروژههای ساده و کمریسک مانند تعویض تجهیزات روشنایی مناسب است و هزینه اجرای پایینتری دارد.
گزینه B؛ جداسازی اقدام بهینهسازی و اندازهگیری تمام پارامترها
در گزینه B، تمام پارامترهای مؤثر بر مصرف و صرفهجویی در محدوده پروژه اندازهگیری میشوند.
این روش نسبت به گزینه A دقت بیشتری دارد و برای تجهیزاتی مانند چیلر، بویلر، پمپ، فن و کمپرسور مناسب است.
گزینه C؛ بررسی مصرف کل مجموعه
در این روش، عملکرد انرژی کل ساختمان یا کارخانه بر اساس اطلاعات کنتورها و قبوض انرژی تحلیل میشود.
گزینه C زمانی مناسب است که چند اقدام بهینهسازی بهصورت همزمان اجرا شده باشند یا پروژه بخش قابلتوجهی از مصرف کل مجموعه را تحت تأثیر قرار دهد.
گزینه D؛ شبیهسازی کالیبرهشده
در گزینه D، مصرف انرژی با استفاده از مدلهای نرمافزاری شبیهسازی میشود و نتایج مدل با اطلاعات واقعی کالیبره خواهند شد.
این روش معمولاً برای ساختمانهای جدید، پروژههای پیچیده یا شرایطی به کار میرود که اطلاعات دوره پایه کامل و قابلاعتماد نباشند.
مراحل اجرای اندازهگیری و صحهگذاری
۱. تعیین محدوده پروژه
ابتدا باید مشخص شود کدام تجهیزات، فرایندها یا حاملهای انرژی در محدوده ارزیابی قرار دارند.
۲. تهیه طرح M&V
طرح M&V باید پیش از اجرای پروژه تهیه شود و شامل موارد زیر باشد:
- شرح اقدام بهینهسازی
- مرز اندازهگیری
- گزینه منتخب IPMVP
- دوره پایه و دوره گزارشدهی
- تجهیزات و دوره تناوب اندازهگیری
- متغیرهای مؤثر بر مصرف
- روش محاسبه صرفهجویی
- نحوه تعدیل شرایط
- مسئولیت طرفین
- سطح دقت و عدم قطعیت قابلقبول
۳. جمعآوری اطلاعات دوره پایه
اطلاعات مصرف انرژی، شرایط بهرهبرداری، ساعات فعالیت و متغیرهای مستقل پیش از اجرای پروژه ثبت و بررسی میشوند.
۴. اجرای اقدامات بهینهسازی
اقداماتی مانند بهسازی موتورخانه، تعویض تجهیزات، نصب اینورتر، اصلاح سیستم روشنایی یا بهبود کنترل تأسیسات اجرا میشوند.

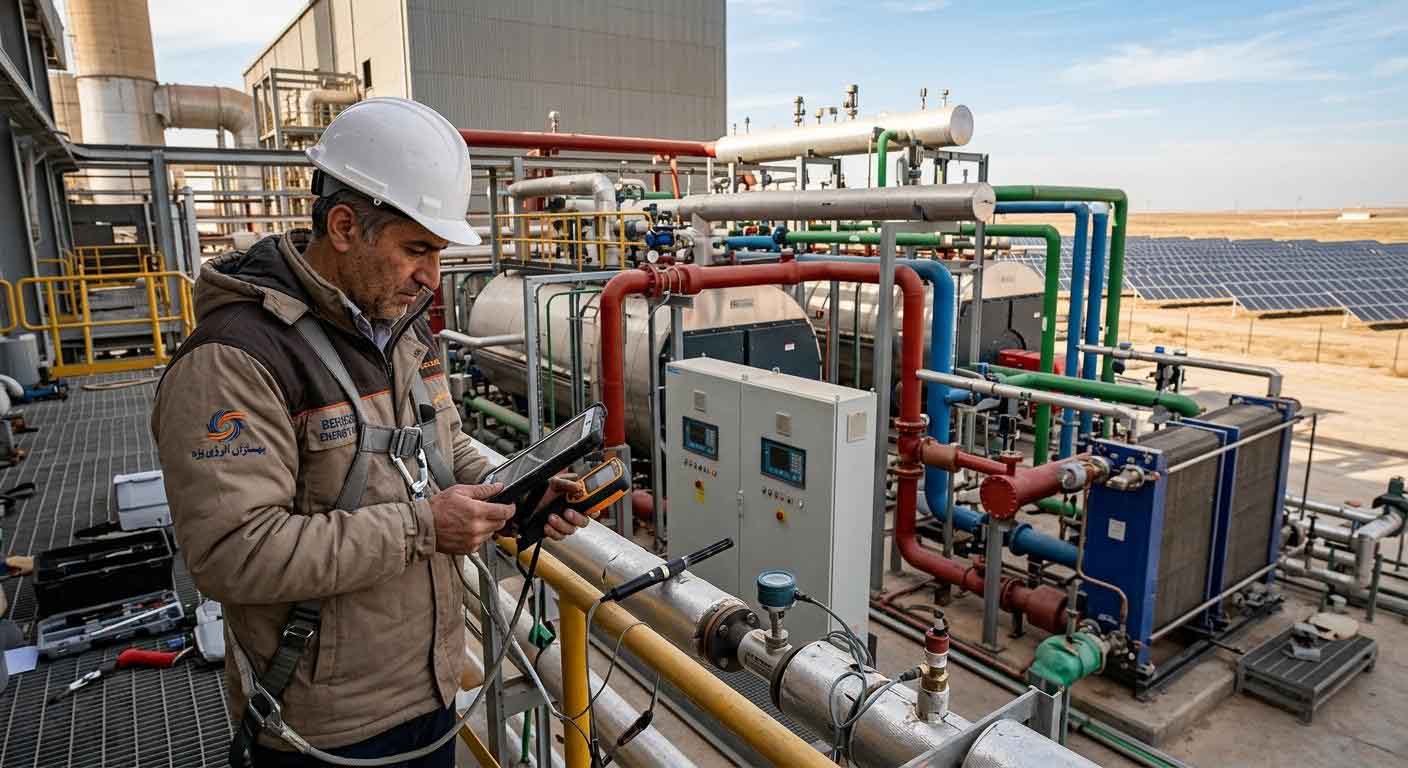

۵. اندازهگیری دوره گزارشدهی
پس از اجرای پروژه، مصرف انرژی و پارامترهای مؤثر بر عملکرد در یک بازه زمانی مشخص اندازهگیری میشوند.
۶. تعدیل خط مبنا
خط مبنا بر اساس تغییرات دما، تولید، ساعات کاری یا سایر شرایط تعدیل میشود تا مقایسهای عادلانه و معتبر شکل بگیرد.
۷. محاسبه و گزارش صرفهجویی
در پایان، میزان صرفهجویی انرژی، کاهش هزینهها، روش محاسبه، عدم قطعیت و انحرافهای احتمالی در قالب گزارش M&V ارائه میشوند.
تعدیلات دوره پایه
تغییرات ایجادشده پس از اجرای پروژه باید در محاسبات مورد توجه قرار گیرند. این تغییرات به دو گروه تقسیم میشوند:
تعدیلات معمول
این تعدیلات به عواملی مربوطاند که بهطور منظم تغییر میکنند و قابلاندازهگیری هستند؛ مانند دمای هوا، حجم تولید و ساعات کار.
تعدیلات غیرمعمول
این تعدیلات مربوط به تغییرات اساسی و پیشبینینشده هستند؛ مانند:
- افزایش مساحت ساختمان
- اضافهشدن خط تولید
- تغییر نوع کاربری
- نصب تجهیزات پرمصرف جدید
- تغییر تعداد شیفتهای کاری
ثبت دقیق این تغییرات، از محاسبه اشتباه صرفهجویی جلوگیری میکند.
کاربرد M&V در قراردادهای صرفهجویی انرژی
در قراردادهای مبتنی بر عملکرد انرژی، میزان پرداخت به شرکت خدمات انرژی یا ESCO میتواند به صرفهجویی واقعی پروژه وابسته باشد. در چنین قراردادهایی، طرح M&V باید از ابتدا مورد تأیید کارفرما و مجری قرار گیرد.
این طرح مشخص میکند:
- صرفهجویی چگونه محاسبه میشود؛
- چه دادههایی ملاک هستند؛
- مسئول اندازهگیری چه کسی است؛
- هزینههای انرژی با چه تعرفهای محاسبه میشوند؛
- اختلافهای احتمالی چگونه بررسی خواهند شد.
بنابراین M&V فقط یک فعالیت فنی نیست، بلکه مبنایی برای تصمیمگیری مالی و قراردادی محسوب میشود.
ارتباط M&V با استاندارد ISO 50001
اندازهگیری و صحهگذاری با سیستم مدیریت انرژی ISO 50001 ارتباط نزدیکی دارد. در ایزو ۵۰۰۰۱، سازمان باید شاخصهای عملکرد انرژی، خط مبنا و نتایج اقدامات بهبود را پایش کند.
- ISO 50001 چارچوب مدیریت مستمر انرژی در کل سازمان است؛
- M&V میزان صرفهجویی حاصل از یک یا چند اقدام مشخص را محاسبه و تأیید میکند.
چالشهای رایج اجرای M&V
- نبود اطلاعات کامل از مصرف گذشته
- کالیبره نبودن تجهیزات اندازهگیری
- مشخص نبودن مرز پروژه
- تغییر شرایط بهرهبرداری
- انتخاب روش نامتناسب با پروژه
- در نظر نگرفتن اثر دما یا میزان تولید
- هزینه نصب کنتورها و حسگرهای موردنیاز
- اختلاف طرفین درباره دوره پایه
- استفاده از مدلهای آماری نامعتبر
انتخاب روش مناسب باید میان دقت موردنیاز، ارزش صرفهجویی و هزینه اندازهگیری تعادل ایجاد کند.
خدمات M&V بهسازان انرژی یزد
بهسازان انرژی یزد میتواند متناسب با نوع پروژه، ساختار موردنیاز برای اندازهگیری و صحهگذاری صرفهجویی انرژی را طراحی و اجرا کند. این خدمات شامل موارد زیر است:
- بررسی اولیه پروژه و دادههای موجود
- تعیین محدوده و مرز اندازهگیری
- انتخاب گزینه مناسب IPMVP
- تهیه طرح اندازهگیری و صحهگذاری
- تعیین خط مبنای انرژی
- تعریف شاخصهای عملکرد انرژی
- طراحی سیستم پایش و اندازهگیری
- تحلیل آماری دادههای مصرف
- تعدیل مصرف بر اساس شرایط بهرهبرداری
- محاسبه صرفهجویی انرژی و مالی
- تهیه گزارش نهایی M&V
جمعبندی
اجرای یک پروژه بهینهسازی، بهتنهایی تضمینکننده دستیابی به صرفهجویی پیشبینیشده نیست. نتایج باید با دادههای معتبر، روش محاسباتی شفاف و شرایط قابلمقایسه بررسی شوند.
اندازهگیری و صحهگذاری M&V، صرفهجویی انرژی را از یک ادعا به عددی مستند و قابلاعتماد تبدیل میکند. این فرایند، مبنای ارزیابی عملکرد، محاسبه بازگشت سرمایه و تصمیمگیری برای پروژههای آینده است.
برای تدوین طرح M&V و محاسبه دقیق صرفهجویی پروژههای بهینهسازی انرژی، با کارشناسان بهسازان انرژی یزد تماس بگیرید.
